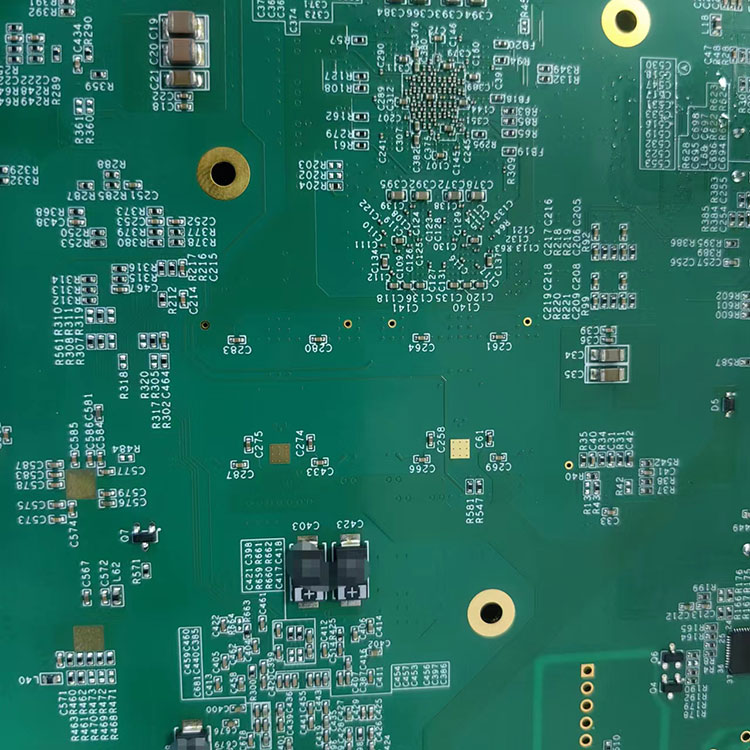

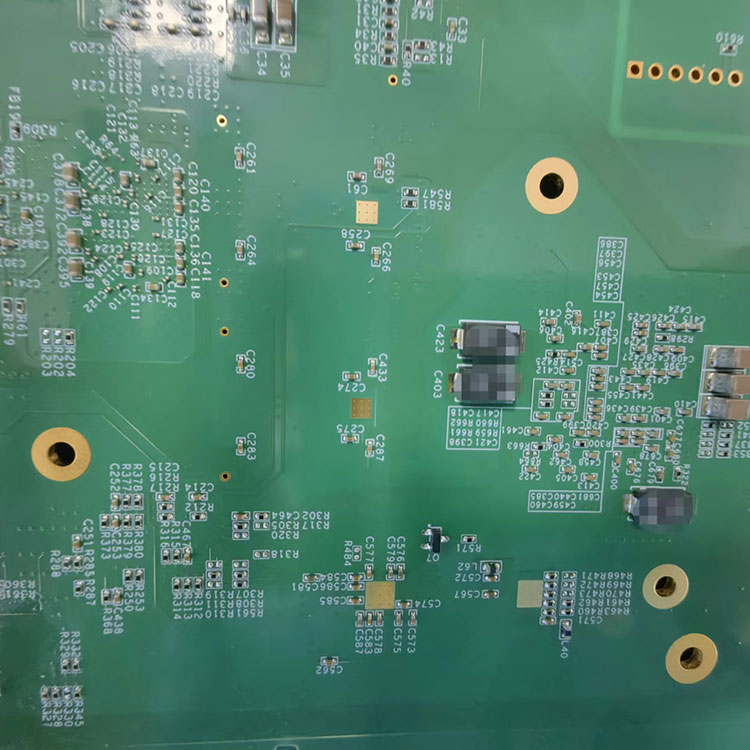

大型フォーマットPCB

Hayner PCB-プロの高品質で高速な大型PCBメーカー。 Hayner PCB大型フォーマットPCBは、中国にある評判の良いメーカーおよびサプライヤーによって作成されたプレミアム製品です。卓越した品質と信頼性で知られるHayner PCB大型フォーマットPCBは、高精度と耐久性を要求するさまざまな業界で幅広いアプリケーションを誇っています。 Hayner PCBは、この分野の大手メーカーとして、生産プロセスのあらゆる側面が、材料の調達から最終アセンブリまで、厳しい品質基準に準拠することを保証します。高度な製造施設と熟練した技術者により、Hayner PCBは一貫して顧客の期待を満たすか、それを超える大規模なフォーマットPCBを提供します。信頼できるサプライヤーとして、Hayner PCBはタイムリーな配信と例外的な顧客サービスを保証し、中国からの最高品質の大型PCBを探している企業の選択肢となります。 さまざまな顧客のニーズを満たすためのプロフェッショナルなPCB設計ツールがあります。

Hayner PCBは、RF/マイクロ波などの多くのアプリケーションで使用するために、お客様に大規模なフォーマットPCBを提供します。大規模なフォーマットPCB.Hayner PCBを生産できる企業はほとんどありません。当社の機能は、標準以外のPCBの幅広い範囲を提供できます。当社の自動クレイブ真空オーブン機能により、Hayner PCBは大型の多層PCBを製造できます。

大きなフォーマットPCBとは何ですか

PCBサイズは通常、印刷回路基板の最大サイズを指します。これは、アプリケーションによって異なります。一般的に、PCBボードのサイズは、製造プロセスと設計要件によって制限されています。

大きなフォーマットPCBには、600mm x 600mm、900mm x 600mm、1200mm x 600mmなどが含まれます。

大型フォーマットPCBの利点

大規模なサイズのPCBは、信号品質の向上、組み立ておよびメンテナンスプロセスの簡素化、コストの削減、スケーラビリティの提供、環境への親しみやすさなど、さまざまな利点をもたらす可能性があります。

1.信号品質の向上

2.組み立てと保守が簡単です

3.コストの削減

4.スケーラビリティ

5.環境に優しい

大型のPCBのアプリケーション

大型のPCBは、多くの電子製品で広く使用されています。通常、複雑な機能を実現するためにより大きな回路基板スペースを必要とする製品に使用しています

などの特別なアプリケーション

1.大きなサーバー、

2.航空宇宙機器、

3.パワーエレクトロニクス

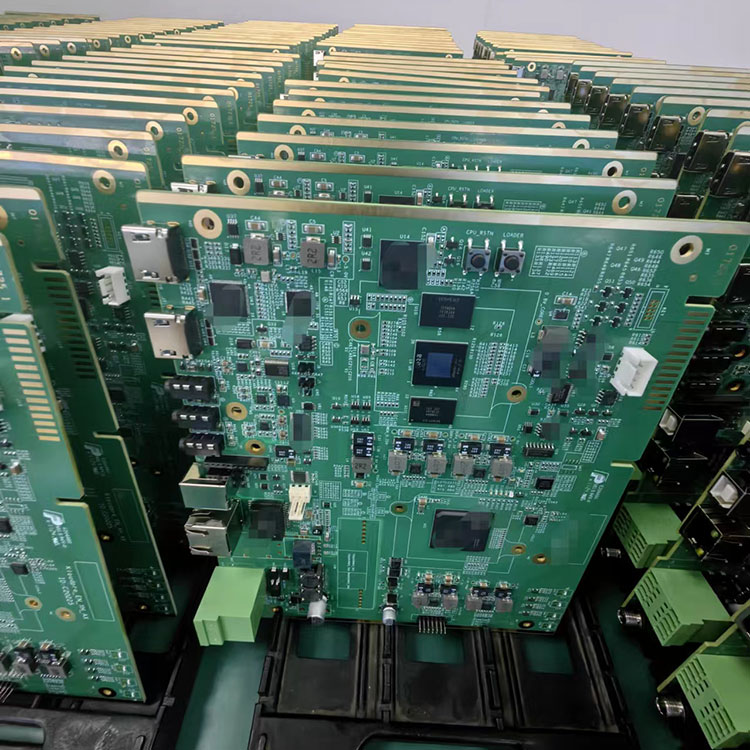

PCB製造および組み立て能力

Hayner PCB生産能力：

7つのSMT生産ライン - 1000万ポイント/日

4つの生産ライン--- 0.50millionポイント /日

3つの最終的な組立ライン---- 15,000pcs/日

1つの老化室-------------- 2,000pcs/日

3つのスプレーライン
