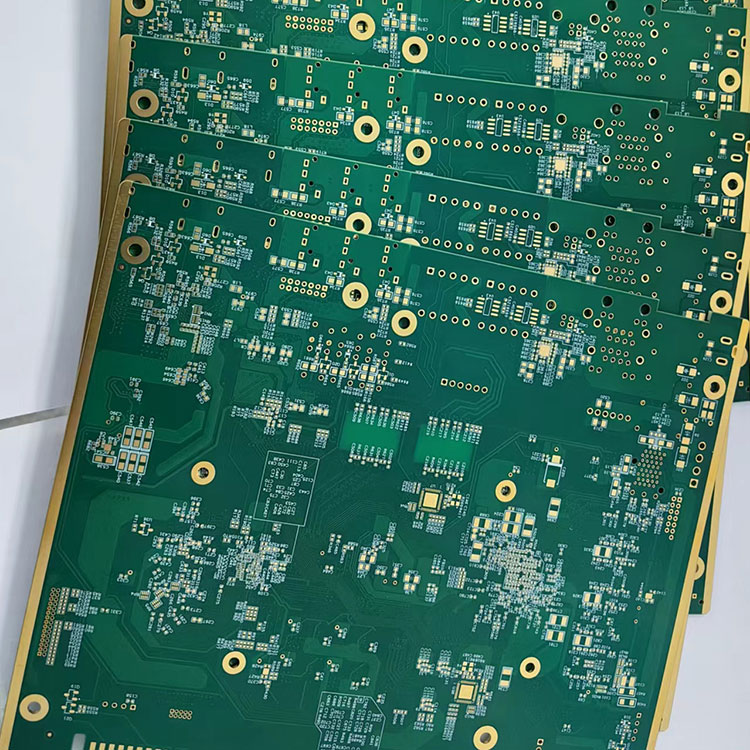

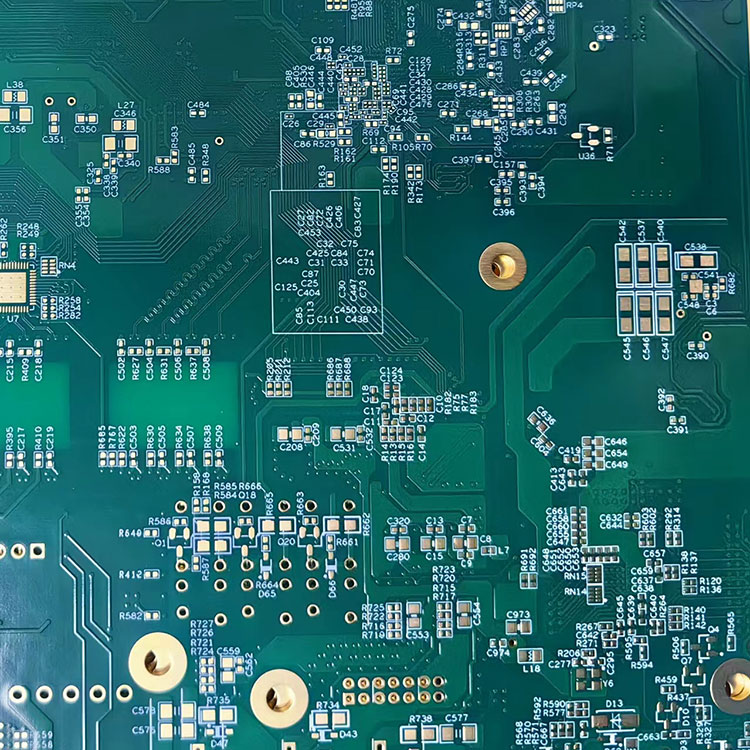

Hayner PCB-高度な高品質の多層PCBメーカー

Hayner PCBは中国のPCBメーカーです。  私たちは、電子産業で多層PCBメーカーとして有名です。 HDI多層ボードだけでなく、剛性、剛性、およびフレックスの多層PCBを作成します。  これらの多層PCBの重要な利点の1つは、高密度統合であり、これにより、より複雑で効率的な回路設計が可能になります。

多層PCBとは何ですか

電子産業は、多くの層を持ついくつかのタイプのPCBを使用しています。これらには、シングルレイヤーPCB、二重層PCB、およびマルチライヤーPCBが含まれます。

多層PCBは、少なくとも3つの導電層を持つ印刷回路基板です。多層プリント回路基板層間の電気接続は、回路基板の穴からメッキされていることを通して実現されます。多層回路基板の層の数は、4、6、8、10〜100層になります。

多層PCBの利点

多層PCBメーカーとして、Hayner PCBはお客様のために高品質のPCBを製造しています。マルチレイヤーボードを使用する利点は、設計者がボード上のコンポーネントを接続するために必要なすべてのトレースに複数のレイヤーを使用できることです。これは、携帯電話やポケットレコーダーなどの小さな製品の複雑な回路を実現するのに役立ちます。

電子製品のほとんどのメーカーは、高い設計の柔軟性、安定性、信頼性の高いデバイスパフォーマンスを提供するため、多層PCBを使用しています。

多層PCBには、サイズが小さく、軽量、耐久性が高く、柔軟性が向上し、アセンブリ密度が高くなど、優れたキャラクターがあります。

多層PCBのアプリケーション

多層PCBは電子製品の不可欠な部分となっており、コンピューター、医療機器、航空宇宙、通信、電子機器など、多くの業界で広く使用されています。

多層PCB製造およびアセンブリ機能

Hayner PCB生産能力：

7つのSMT生産ライン - 1000万ポイント/日

4つの生産ライン--- 0.50millionポイント /日

3つの最終的な組立ライン---- 15,000pcs/日

1つの老化室-------------- 2,000pcs/日

3つのスプレーライン
