製品説明

Hayner PCB は、高品質かつ低価格の LED PCB 製品を誇りを持って提供しています。私たちの目標は、世界の土地の隅々まで照らすことです。

LED は発光ダイオードの略です。 LED 照明製品は、白熱電球よりも最大 90% 効率的に光を生成します。

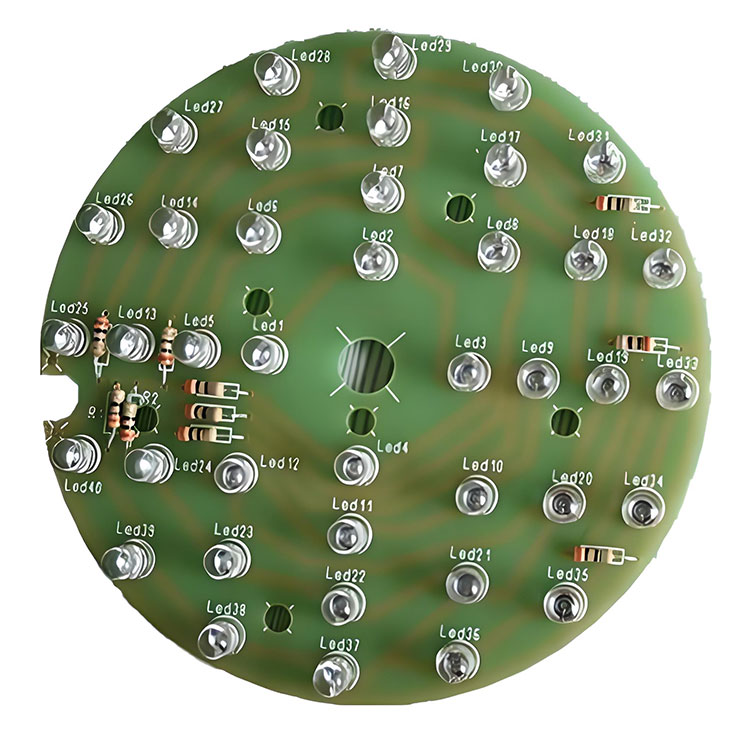

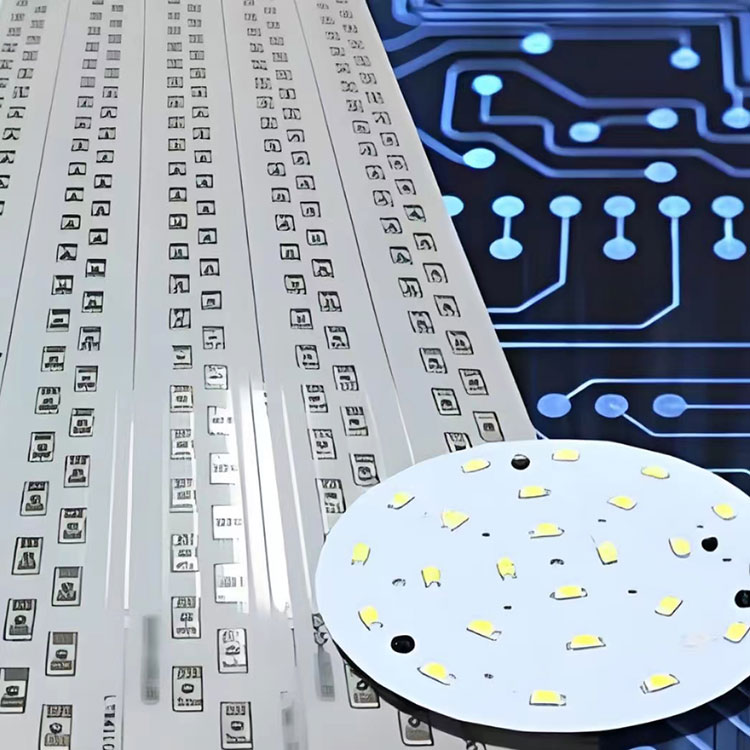

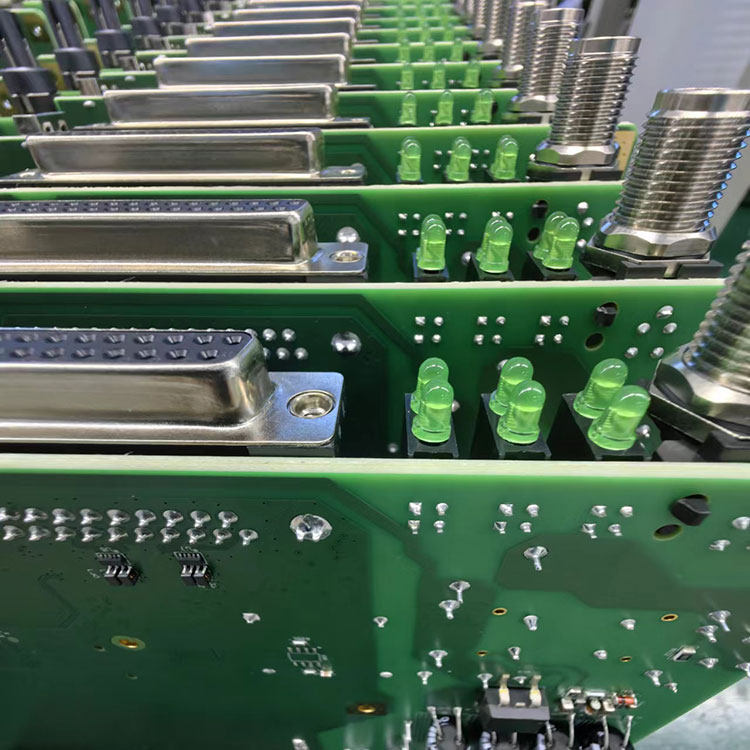

LED PCB は、LED チップとワイヤを接続するプリント基板です。その主な機能は、電気エネルギーを光エネルギーに変換し、それによって LED の発光機能を実現することです。

LED 回路基板の主な利点は、消費電力の削減です。LED は白熱電球よりも少なくとも 75% 少ないエネルギーを使用します。

高輝度、低消費電力、長寿命などの利点により、LED PCB は照明分野で好まれる材料となっています。

PCB 回路基板は多くのアプリケーションに不可欠であり、そのうちの 1 つは LED 照明です。 LED PCB は LED 照明の中核です。

PCB LED ライトは、優れたエネルギー効率、低コスト、最大限の設計柔軟性を備えており、多くの照明用途に適しています。

1. 通信: LED インジケーターライトとディスプレイは通信機器で常に使用されます。

2. 自動車: アルミニウム PCB LED は、自動車のインジケーターライト、ブレーキライト、ヘッドライト、その他の用途にも使用されます。

3. コンピュータ: LED ディスプレイとインジケータライトは、コンピュータアプリケーションでますます普及してきています。

4. 医療: 外科手術や健康診断で使用される照明ツールは通常、高出力 LED ライトを使用します。

仕様	能力
プリント基板の材質	FR-4、HI Tg、ロジャース、タコニック、アルゴンなど
PCB層	1～30層
プリント基板の種類	片面/両面、多層
銅の厚さ	1～6オンス
板厚	S/D 0.2～0.7mm、多層:0.40～7.0mm
表面仕上げ	HASL、OSP、イマージョンゴールド、フラッシュゴールドフィンガー
はんだ膜	緑、赤、黄、青、白、黒、紫、マットブラック、マットグリーン
スクリーン印刷	白、黒
分。穴のサイズ	0.2mmメカニカルドリル
分。穴のサイズ	4mil レーザードリル
最小行間隔 / 最小線幅	600万
最小行間隔 / 最小線幅	600万
分。はんだマスクブリッジ	0.08mm
最大。生産規模	400×510mm
インピーダンス制御	50Ω±5Ω、90Ω±9Ω、100Ω±10Ω
アスペクト比	15:1
ビアプラグ接続機能	0.2～0.8mm
PCB規格	IPC-II規格
ワープ＆ツイスト	0.75%
証明書	ISO9001.IATF16949.RoSH.UL。
品質管理	X線、AOI検査、機能検査（全数検査）
配達	PCB 3 ～ 7 日、PCBA 2 ～ 3 週間

v7 つの SMT 生産ライン -- 1,000 万点/日

v4 つの THT 生産ライン --- 50 万点/日

v3 最終組立ライン ----15,000 個/日

vOne 熟成室 -------------- 2,000個/日

v3 スプレーライン ------------- 3,000 個/日
