記事の要約
ロジャース基板この材料は、標準の FR4 ボードが信号の整合性を維持できない高周波および高速電子アプリケーションで広く使用されています。この記事では、Rogers PCB テクノロジがどのように機能するか、RF およびマイクロ波回路でそれが好まれる理由、信号損失、誘電体の不安定性、熱管理などの一般的な設計課題をエンジニアがどのように解決できるかについて説明します。また、エンジニアやバイヤーが十分な情報に基づいた意思決定を行えるよう、実用的な比較、設計に関する洞察、アプリケーション ガイダンスも提供します。

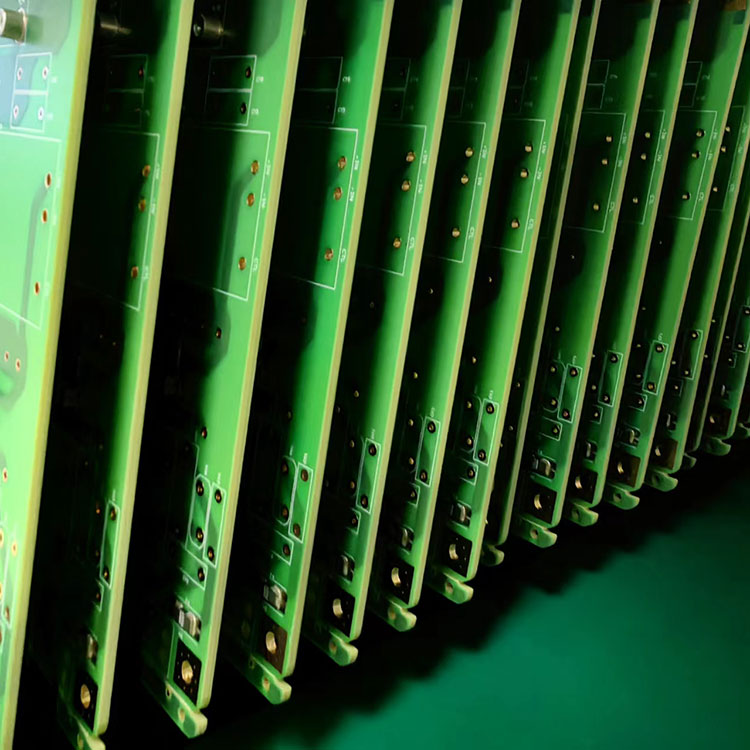

ロジャース基板 は、Rogers Corporation が開発した特殊なラミネートを使用して構築された高性能プリント基板です。従来の FR4 材料とは異なり、Rogers ラミネートは、安定した誘電率 (Dk)、低い信号損失、優れた熱信頼性を実現するように設計されています。これらの特性により、信号の完全性が重要となる高周波アプリケーションに最適です。
一般的な Rogers 材料には RO4350B、RO4003C、RT/duroid シリーズがあり、それぞれがさまざまな RF およびマイクロ波設計要件に合わせて最適化されています。
最新の通信システムでは、わずかな信号の歪みでも大きなパフォーマンスの問題につながる可能性があります。 Rogers PCB は、制御された誘電挙動と低い損失正接値によってこの問題に対処します。
これらの利点により、ロジャース材料は、精度と信頼性が交渉の余地のない RF エンジニアリングにおいて不可欠なものとなっています。
| 特徴 | ロジャース基板 | FR4基板 |
|---|---|---|
| 誘電率の安定性 | 非常に高い | 適度 |
| 信号損失 | 非常に低い | より高い |
| 周波数範囲 | マイクロ波/RF(GHz) | 低域から中域までの周波数 |
| 熱性能 | 素晴らしい | 標準 |
| 料金 | より高い | より低い |
FR4 は一般的な電子機器に適していますが、Rogers PCB はパフォーマンスが重要な環境向けに特別に設計されています。
ロジャース基板 材料は、高周波精度を必要とする産業で広く使用されています。
これらのアプリケーションでは、歪みを最小限に抑えた安定した信号伝送が求められるため、Rogers 材料が推奨されます。
ロジャース基板 を使用した設計では、電気的および機械的パラメータに細心の注意を払う必要があります。以下に重要なベスト プラクティスを示します。
不適切な設計は、信号の反射、挿入損失、およびシステム効率の低下につながる可能性があります。
ロジャースの PCB 設計には、その利点にもかかわらず、いくつかの課題があります。
エンジニアは信号の完全性を損なうことなくパフォーマンスとコスト効率のバランスを取るためにハイブリッド設計を採用することがよくあります。
適切な Rogers ラミネートの選択は、アプリケーションの要件によって異なります。
主な選択要素には、周波数範囲、誘電率、熱条件、予算の制約が含まれます。
Q1: Rogers PCB が FR4 より優れている理由は何ですか?
A: Rogers PCB は、FR4 と比較して、信号損失が低く、誘電安定性が優れており、高周波で優れた性能を発揮します。
Q2: Rogers PCB は航空宇宙でのみ使用されますか?
A: いいえ。電気通信、自動車レーダー、商用 RF システムなどでも広く使用されています。
Q3: Rogers PCB はなぜ高価ですか?
A: コストは、高度な材料構成と特殊な製造要件によって発生します。
Q4: Rogers PCB を FR4 と混合できますか?
A: はい、コストとパフォーマンスを最適化するためにハイブリッド スタックアップが一般的に使用されます。
Q5: Rogers PCB はどの周波数範囲をサポートできますか?
A: 材質によりますが、数GHzからマイクロ波の周波数帯まで対応可能です。
ロジャース基板 テクノロジーは、現代の高周波エレクトロニクスにおいて重要な役割を果たし、要求の厳しい環境でも安定した効率的な信号伝送を可能にします。 5G ネットワークから航空宇宙システムに至るまで、誘電安定性と低損失性能における利点により、高度な回路設計の基礎となっています。
信頼性の高い高周波 PCB ソリューションを求めるエンジニアや調達チームにとって、経験豊富なメーカーと協力することで、最適なパフォーマンスと製造性が保証されます。ヘイナーPCB は、複雑な RF およびマイクロ波アプリケーションに合わせてカスタマイズされた Rogers PCB 製造ソリューションを提供します。次の高パフォーマンスのプロジェクトを計画している場合は、ヘイナーお問い合わせ要件について話し合い、専門家のエンジニアリング サポートを受けてください。
