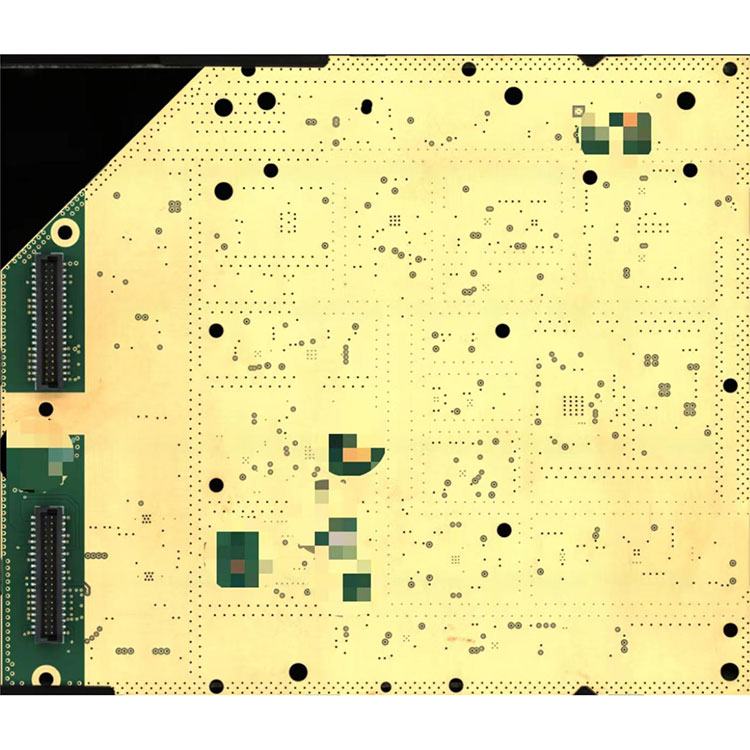

重い銅PCB

専門的な高品質のPCB製造プロセスおよびPCB製造および組み立てメーカーとして、私たちの工場からPCBボードを購入することを安心させることができます。販売後のサービスとタイムリーな配達を提供します。

Hayner PCB-高度な高品質のHDI PCBメーカー

Hayner PCBのメイン製品-Heavy Copper PCBは、中国で誇らしげに製造された製品であり、電子産業の大手メーカーおよびサプライヤーが中国で誇らしげに製造した製品です。 このPCBは、市場で最高の基準を満たしており、信頼性の高い効率的な配電を確保しています。重い銅設計により、優れた導電率と耐久性を提供し、高出力用途に最適です。 プレミアム品質にもかかわらず、私たちはこのPCBを競争力のある価格で提供し、尊敬される顧客にお金の価値を確保しています。

重い銅PCBとは何ですか

通常、PCBは、1オンスから3オンスの範囲の銅の厚さを使用して製造されます。 重い銅PCBは、厚い銅PCBとしても知られており、そこには3オンス（OZ）の銅（OZ）は、プラントされた回路基板の内部および外部層にあります。銅の厚さが1平方フィートあたり4オンス（FT2）を超える回路基板も、重い銅PCBに分類されています。

重い銅PCBの利点

重い銅PCBには、標準のPCBよりも多くの利点があります。

一部のPCBは、より広いトレースを使用して、より高い電流レベル（アンペア）を運ぶように設計されています。ただし、電力要件が増加するにつれて、ボード全体に信号を送信するために厚い銅が必要です。これが、高電流設計で重い銅PCBが使用される理由です。

重い銅回路の建設は、次のような利点を備えたボードに恵まれます。

熱性能の向上：重い銅PCBは、製造および組み立てプロセス中に繰り返し熱サイクルに耐えることができます。

電流の容量の増加：重い銅PCBは、より良い電気伝導率を提供し、より高い電流負荷を処理できます。銅の微量の幅を増やすと、現在の収容能力が向上し、銅の痕跡が厚くなると、さらに大きな電流負荷を処理できます。

機械的強度の向上：重い銅PCBは、コネクタとメッキスルーホールでの機械的強度を高め、ボードの構造的完全性を確保し、電気システムを電圧に対してより堅牢で耐性にします。

優れた散逸因子：重い銅PCBは、大規模なパワーロスコンポーネントに非常に適しています。これらのPCBは、電気システムが過熱するのを防ぎ、熱を効果的に消散させることができます。

良好な導体：重い銅PCBは良好な導体であり、電子製品の生産に役立ちます。彼らは、電流を送信できるさまざまなボードを結び付けるのに役立ちます。

HDIPCBのアプリケーション：

重い銅PCBは、防衛および軍事アプリケーション、医療機器、その他多くの分野に最適です。重い銅PCBの需​​要は継続的に増加しています。

軍事：武器制御、レーダー、および監視システム。

自動車産業：鉄道軌道システムと信号伝送システム。

配電：電力調整器、電力グリッドスイッチングシステム、高出力整流器、過負荷リレーの励起システム。

輸送：鉄道システム、電力線モニター、トラクションコンバーター用のパワーコンバーター。

産業規制：安全および信号システム、溶接機器、保護リレー、サージプロテクター。

再生可能システム：パワーコンバーター、エネルギー貯蔵、電源グリッドバックアップ、水力発電所制御パネル

重い銅PCB製造および組み立て能力

Hayner PCB生産能力：

7つのSMT生産ライン-1000万ポイント/日

4つの生産ライン--- 0.50millionポイント /日

3つの最終的な組立ライン---- 15,000pcs/日

1つの老化室-------------- 2,000pcs/日

3つのスプレーライン
