アセンブリ効率のためにPCB設計を最適化するにはどうすればよいですか

2025-08-27

素晴らしいデザインを生産に移す際に、遅延、予期せぬコスト、または質の高い問題に直面したことがありますか？エレクトロニクス製造の最前線での私の20年の間に、私は組み立ての間にイライラする卑劣なスナッグにぶつかった数え切れないほどのプロジェクトを見てきました。完璧なデザインと完璧に製造された製品の間の橋は、PCB製造およびアセンブリの最適化。それでは、橋が強いことをどのように保証するのでしょうか？

アセンブリ効率に影響を与える重要な設計要因は何ですか

CAD画面で行われた選択は、アセンブリプロセスの容易さ、速度、コストを直接決定します。アセンブリ（DFA）の原則のデザインを無視することは、私が見る最も一般的な間違いです。多くの場合、再設計と遅延の痛みを伴うサイクルにつながります。目標は、機能的であるだけでなく、機械や技術者が初めて正しく組み立てることができるデザインを作成することです。これは、とのパートナーシップですPCB製造私たちのような専門家ヘイナーこれらの原則を最初から統合するため、非常に貴重になります。

コンポーネントの配置とオリエンテーションはあなたの収益にどのように影響しますか

戦略的コンポーネントの配置は、アセンブリ効率を最適化する際の最大の要因です。組織化されたボードレイアウトは、ゆっくりとエラーが発生しやすい生産ラインのレシピです。

価値によるグループコンポーネント：同じ値のすべての抵抗器を一緒に配置します。これにより、ピックアンドプレイスマシンは、複数のコンポーネントに1つのフィーダーと1つのノズルタイプを使用でき、切り替え時間を大幅に削減できます。
コンポーネントの向きを標準化します：すべての偏光成分（ダイオード、ICS、コンデンサ）が同じ方向に直面していることを確認します。これにより、自動化されたアセンブリプロセスが簡素化され、検査中のヒューマンエラーの可能性が減ります。
適切な間隔を維持します：近くに配置されているコンポーネントは、ノズルと検査カメラのはんだ付けの問題を引き起こす可能性があります。十分なクリアランスにより、墓張りとはんだブリッジングが防止されます。

なぜあなたのPCBパネル化戦略が速度にとって重要なのか

パネル化は、単一のシートに複数のボードを取り付けるだけではありません。組み立てラインをスムーズに移動する堅牢な配列を作成することです。最適なパネル設計により、スループットを最大化し、取り扱いを最小限に抑えます。

パネル化機能	非効率的なデザイン	ヘイナー推奨される最適化された設計	利点
パネルサイズ	不規則な非標準サイズ	組立ライン機器に一致する標準サイズ	カスタムフィクスチャーコストを排除し、荷重を速めます
ブレイクアウェイタブ	少なすぎる、厚すぎる	穴あきマウスの咬傷を備えた多数の戦略的に配置されたタブ	はんだリフロー中のボードワイプを防ぎ、簡単なデパン化を可能にします
法律上のマーク	欠落または不十分に配置されています	明確な銅を含まないマージンを持つグローバルおよびローカルのファイディアル	正確なコンポーネント配置のための正確な自動ボードアライメントを提供します

どの設計（DFM）ルールが費用のかかるエラーを防ぐことができるか

DFMは、固有のものを避けるためにボードを設計する慣行ですPCB製造アセンブリの問題。でヘイナー、特定の機能に基づいて、厳密なDFMチェックを通じてすべてのデザインを実行します。プロジェクトを保護するために強制する重要なルールは次のとおりです。

環状リングサイズ：ドリルブレイクアウトを防ぎ、スルーホールコンポーネントの信頼できるはんだ接続を確保するために、0.05mmの最小環状リングが必要です。
はんだマスクはんだブリッジ予防：私たちのプロセスは、0.25mm未満のICパッドの間にはんだマスクダムを指定し、ショートパンツのリスクを排除します。

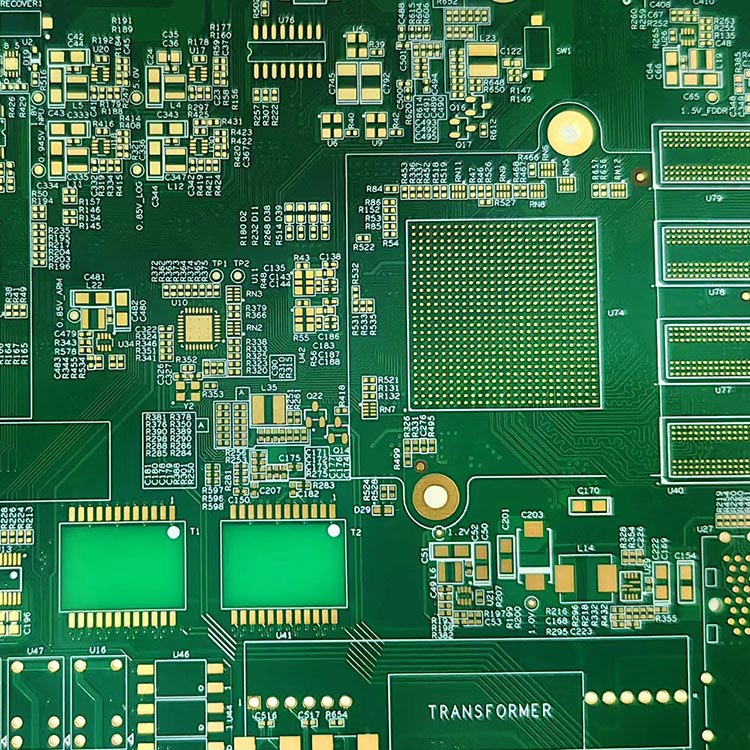

シルクスクリーンの読みやすさ：部品指定子と極性マーカーが技術者に明確であることを確認して、アセンブリエラーを削減するために、0.8mmの最小テキストの高さをお勧めします。

最初からこれらのルールを順守することが、ヘイナー PCB製造非常に信頼できるプロセス。デザインをコンセプトから製造可能な製品に変換します。

ヘイナーの製品パラメーターは、どのようにプロセスを合理化できますか

選択するときヘイナー、あなたはただボードを注文するだけではありません。効率のために構築された合理化されたエコシステムにアクセスしています。私たちのコアPCB製造仕様は、アセンブリサービスと完全に調和して動作するように設計されています。
