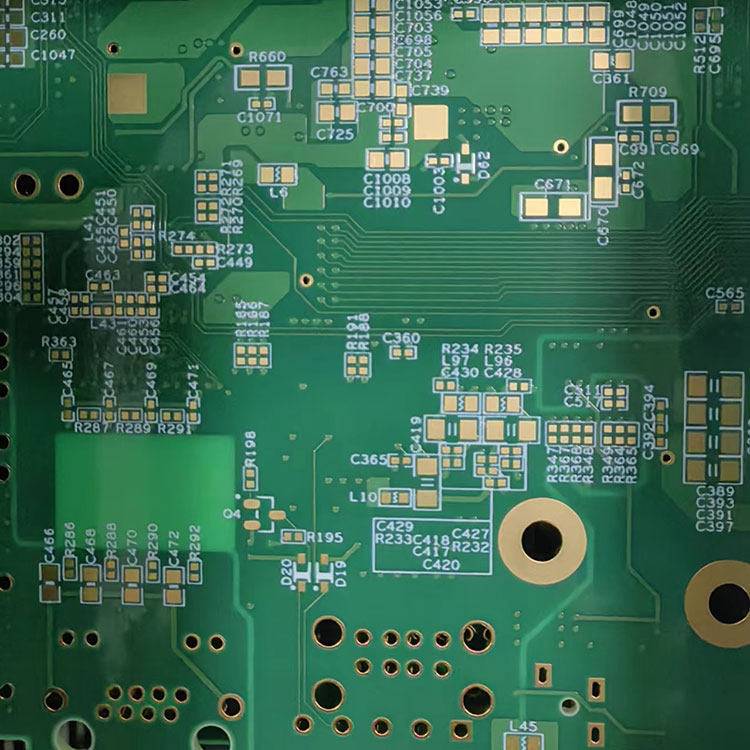

高密度相互接続 (HDI) プリント基板は、小型、軽量、高性能の電子機器に対する需要の高まりを満たすように設計された、洗練されたクラスの基板技術を表します。HDI PCBこの構造には、マイクロビア、微細配線、縮小ピッチコンポーネント、および多層積層が組み込まれており、より小さな設置面積内でより高い配線密度を実現します。この記事の目的は、HDI PCB とは何か、今日のエレクトロニクスに不可欠な理由、さまざまなアプリケーションで HDI PCB がどのように機能するか、将来の開発を形作るトレンドは何かを探ることです。
HDI PCB は、スマートフォン、ウェアラブル デバイス、自動車制御システム、医療用小型モジュール、5G 通信ハードウェア、産業オートメーション機器、航空宇宙エレクトロニクスなどの高度なエレクトロニクスにおける高密度配線の課題を解決します。強化された電気性能と省スペース構造により、高速信号伝送、信頼性の向上、電磁干渉の低減を必要とするデバイスに最適です。
HDI PCB の特性に対する専門的な理解は、技術仕様を確認することで大幅に強化できます。以下は、業界で一般的に要求される主要な構造特性と性能特性の概要を示したパラメータ リストです。
| パラメータ | 仕様 |
|---|---|
| レイヤー数 | 4 ～ 20 のレイヤーまたはカスタム構成 |
| ビア構造 | マイクロビア、埋め込みビア、ブラインドビア、スタックまたは千鳥配置 |
| 最小線幅/スペース | 能力に応じて最低 50/50 μm |
| 誘電体の厚さ | 設計に基づく 40 ～ 100 μm |
| 銅の厚さ | 現在の要件に応じて 0.5 ～ 2 オンス |
| 材質のオプション | FR4 高Tg、ポリイミド、BT樹脂、ハロゲンフリー材料 |
| アスペクト比 | 通常、マイクロビアの場合は 0.75:1 |
| はんだマスク | LPI、マット、光沢、複数の色のオプション |
| 表面仕上げ | ENIG、ENEPIG、浸漬シルバー、浸漬錫、OSP |
| インピーダンス制御 | ±10%以上の公差 |
| 熱伝導率 | 材質により0.3W/m・K～2.0W/m・K |
| 信頼性試験 | 熱サイクル、IST、CAF耐性、微細断面分析 |
これらのパラメータは、HDI PCB の機械的、電気的、熱的性能を定義するのに役立ち、BGA、CSP、LGA、高度な SoC モジュールなどの高密度半導体パッケージとの互換性を確保します。
HDI PCB テクノロジの採用は、現代の電子工学においてこのテクノロジが提供する独特の性能上の利点により、劇的に増加しています。 HDI PCB が従来の PCB よりも優れている理由を理解するには、その構造上の利点、電気的動作、および使用の柔軟性を検討する必要があります。
HDI PCB は高度なパッケージング技術をサポートしており、より多くのコンポーネントをより小さな領域に統合できます。これは家庭用電化製品やコンパクトな産業用モジュールには不可欠です。
信号パスが短くなると、伝播遅延が減少し、信号の完全性が向上し、RF モジュール、5G アンテナ、高帯域幅メモリ インターフェイスなどの高速高周波回路がサポートされます。
コンパクトな構造と最適化された銅分布により、放熱効率が向上します。これは、継続的なデータ処理や大量のデータ処理を行うデバイスでは特に重要です。
一貫した層の積層と制御されたインピーダンスによりクロストークが最小限に抑えられ、HDI は機密性の高い通信、ナビゲーション、医療用電子機器にとって理想的なソリューションとなります。
HDI PCB は、薄い誘電体層と微細なトレースにも関わらず、機械的完全性が強化されており、ウェアラブル、自動車環境、および産業用耐振動デバイスに適しています。
1+N+1、2+N+2、さらには 3+N+3 などの構造により、階層化された接続を必要とするプロセッサやメモリ システムに必要な複雑な配線が可能になります。
これらの性能特性は、HDI PCB が IoT デバイス、通信ハードウェア、高度な自動車エレクトロニクスで広く使用されている理由を浮き彫りにしています。メリットはサイズの縮小だけではありません。信号の忠実度、耐久性、システムレベルの信頼性まで拡張されます。
HDI PCB が洗練された最新のシステムをどのようにサポートしているかを理解するには、その構造機能、製造プロセス、および実用的なエンジニアリング設計概念を調査することが重要です。
マイクロビアは、隣接する層を接続するレーザーで開けられた非常に小さな穴です。直径が小さいためスペース要件が軽減され、より高密度な配線とより良い電流フローが可能になります。スタックされたマイクロビアにより、信号品質に影響を与えることなく、大電流または高速接続が複数の層を通過できます。
HDI PCB は多くの場合、多層ビルドアップ プロセスを通じて製造されます。レイヤーグループを多段階に積層することで、ブラインドビアや埋め込みビアを正確に配置できます。これにより、ピン数の多い IC に効果的な配線ソリューションが提供されます。
HDI PCB は、制御されたインピーダンス設計と正確な誘電体厚により、USB 3.2、HDMI 2.1、PCIe、RF 回路などの高速差動信号に最適です。
熱伝導率を高め、高出力モジュールの安定した動作を確保するために、サーマルビア、熱拡散銅コイン、および金属ベース層が頻繁に追加されます。
高度なイメージングおよびエッチング プロセスにより、線幅を 50 μm まで小さくすることができ、BGA コンポーネントの下での正確な配線が可能になり、追加機能のための基板スペースを節約できます。
CAF耐性材料と厳格な熱サイクル試験により、HDI PCBは自動車ECU、航空宇宙制御モジュール、産業用電源システムなどの過酷な環境でも安定性を維持します。
これらの製造および設計技術を統合することにより、HDI PCB は、電気的、熱的、または機械的性能を損なうことなく、小型化が必要な製品の機能コアとして機能します。
電子製品が継続的に進化するにつれて、HDI PCB テクノロジーもより高いパフォーマンスの要求を満たすために変化しています。いくつかの将来の傾向は、HDI PCB 開発の方向性を強調しています。
HDI PCB は、厳密なインピーダンス制御と超低損失材料を必要とするため、5G 信号モジュールには不可欠です。次世代の 6G 通信では、さらに高度な HDI 構造が必要になります。
将来の HDI ボードは、受動部品や能動チップを基板層内に直接埋め込み、デバイス全体の厚さを減らし、信号経路を改善することが期待されています。
ウェアラブル、医療用インプラント、折り畳み式デバイスにより、剛性と柔軟な曲げを組み合わせたセミフレキシブル HDI ボードの需要が高まっています。
Low-Df、low-Dk 材料は、超高速デジタル インターフェイスとミリ波通信アプリケーションをサポートする標準となるでしょう。
持続可能性の要件により、ハロゲンフリー樹脂、鉛フリー表面仕上げ、より環境に優しい生産技術の採用が今後も推進されるでしょう。
記事の内容では直接説明されていませんが、コンパクトで効率的で処理密度の高いデバイスに対する市場の需要が、間接的に HDI PCB 構造の採用を促進しています。
これらの傾向は、HDI PCB が家庭用電化製品から産業および自動車システムに至るまで、さまざまな業界の高度な製品設計において重要な位置を維持することを示しています。
Q: HDI PCB と標準の多層 PCB の主な違いは何ですか?
答え:HDI PCB には、マイクロビア、より細いライン、高密度のコンポーネント配置が組み込まれており、コンパクトな構造と優れた電気的性能を実現します。標準的な PCB はより大きなビアを使用し、配線密度が低いため、小型デバイスや高速回路にはあまり適していません。
Q: HDI PCB 構造は、高周波アプリケーションにおけるシグナルインテグリティをどのように改善しますか?
答え:短い信号経路、厳密に制御されたインピーダンス、ビアスタブの削減、最適化されたレイヤースタックアップにより、損失、反射、クロストークが最小限に抑えられます。これらの機能により、高周波信号のための安定した環境が構築され、通信およびコンピューティング デバイスの一貫したパフォーマンスが保証されます。
HDI PCB テクノロジーは、高度な電子設計の未来を形作る上で重要な役割を果たし続けています。コンパクトな構造を提供し、高密度コンポーネントをサポートし、強化された電気的性能を提供し、信頼性の高い動作を保証するその能力により、通信やコンピューティングから自動車や医療アプリケーションに至るまでの業界の基礎となっています。より小さく、より高速で、より強力なエレクトロニクスに対する需要が高まるにつれ、HDI PCB は先進的な材料、組み込みコンポーネント、革新的な製造技術を通じて進化し続けます。
